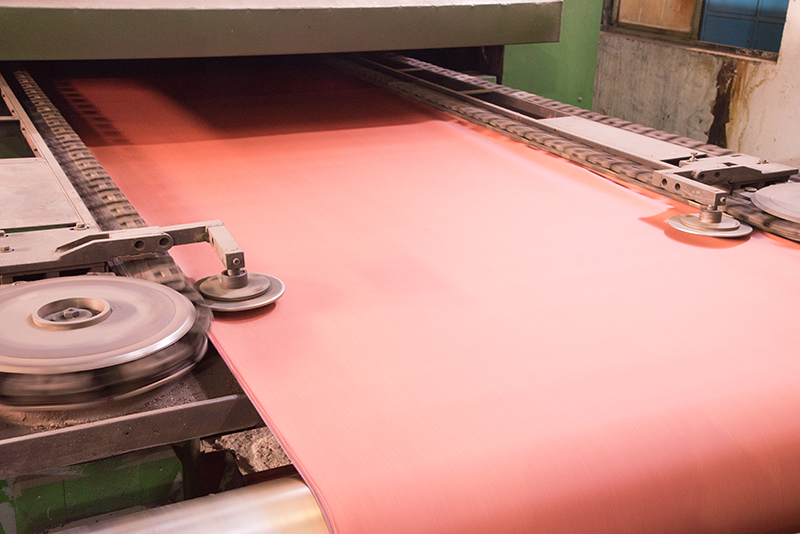

對錦輪簾線浸膠過程所要具備的條件一
發布時間:2020-03-18
對浸膠液的分析
(1)酌醛膠乳粘結劑系統的粘合機理
酌酸膠乳粘結劑系統統稱為浸膠液或RFL液(分別取甲酵Formalint、間苯二酷Resozcine、膠乳Larex三種物質英文的第一個字母),其基本組成為:間甲液(間苯二酚、甲酸在NaOH溶液的催化下所進行縮合的預反應液)、膠乳液(丁苯、天然、VP膠乳一乙稀基批淀膠乳的混合液)和氨水三部分。
a、RF的反應
間苯二酷間位上有兩個羥基,它們對甲酸是很活潑的。在NaOH溶液的催化下,間苯二酷反應生成線型間甲樹脂。
反應后間甲樹脂的分子量及分布、鍵合的類型、剩余活潑羥甲基的濃度,將會隨著下面條件變化而發生變化:①R/F的摩爾比率,②反應時間,③反應濃度,④反應溫度,⑤催化劑的種類、數量。上面這五個條件對RFL液的使用性和粘合力有比較大的影響。特別是在過量縮聚的過程中RF樹脂溶液粘度變大,進而變成凝膠,失去了使用性,它的粘合力將隨RF樹脂中羥甲基的減少而減少,所以控制RF縮聚反應程度是RFL粘結系統的關鍵,通過多次的試驗、分析,使用下面的粘結系統各原料投加量和工藝條件,可達到理想效果,即:R/NaOH (摩爾比)=1/0.073,R/F (摩爾比)=1/2,反應溫度26℃, RF液濃度6.6%,反應時間7小時。
b、RFL之間的反應
RFL液是由天然膠乳、丁苯膠乳和VP膠乳與RF樹脂液混合而成,RF樹脂與膠乳之間有無反應曾經有很多人研究過,Piccini和Wilson等人認為:化合物之間的吡比旋鏈存在極性,其不僅與紛有很好的相溶性,對酹酸樹脂及膠乳之間的結合也有很好的增強效果。Tatenc從動力學分析了 RFL認為:VP膠乳具有相當強的偶極,與RF樹脂氧鍵相互作用,由分子間的物理纏繞生成很強的RFL凝聚系統。
c、RFL與纖維、橡膠之間的結合
RFL粘結劑在橡膠和纖維之間起到了橋梁作用,就是說,RF樹脂和錦論纖維有相當好的結合,膠乳組分和橡膠也有相當好的結合,下面介紹它們的結合原理。
掃一掃查看更多
