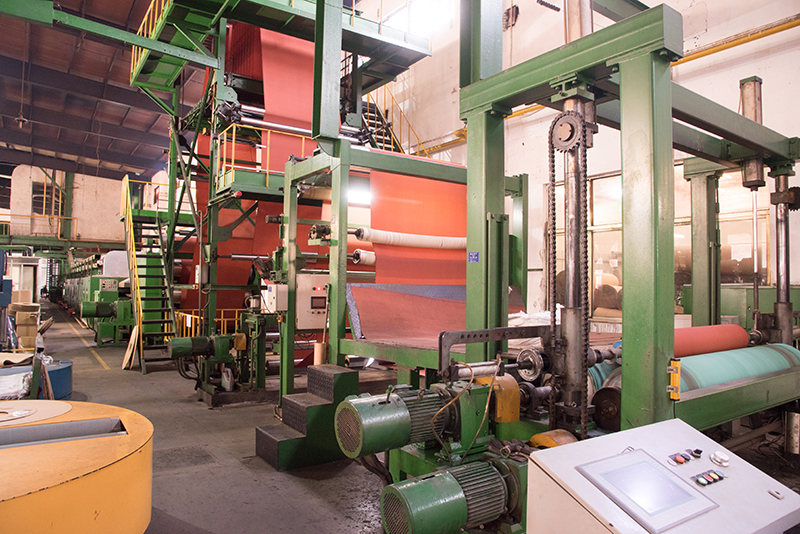

對錦輪簾線浸膠過程所要具備的條件二
發布時間:2020-03-18
(2)對浸膠液粘合力的影響因素
R/F摩爾比例
RF樹脂的結構隨著間苯二酴、甲酵之間比率變化而變化,粘合力也隨之發生變化。如果R/F比率大于1/2,粘合力會下降,原因是F加入量少了,RF不容易生成高分子;但是R/F比率小于1/2時,粘合力會有所升高;然而到1/3后,粘合力又開始下降。此外配制溫度升高才能達到理想的粘合力。
由上可知,使用R/F比率為1/2最為合適,錦綸纖維的粘合力、斷裂強度、耐磨性、硬度都可達到要求。
b、RF樹脂縮合時間、溫度的影響
RF在NaOH催化下縮合,其縮合時間主要受RF濃度、溫度和NaOH量的影響,同時也和是否攪拌有關。RF濃度為6~24%時,縮合時間隨著濃度的提高而縮短,反之則時間延長。當溫度26℃時,RF濃度2~3%時,縮合需要1天的時間;而濃度為20~30%時,縮合只需要0.5~1小時;如果濃度為6.6%,反應7小時。濃度提高縮合時間縮短,但是不能進行均勻反應,得不到很好控制。
如果RF濃度一定、NaOH量一定,縮合時間隨著溫度增高而縮短。在26℃,濃度6. 6%，反應7小時就能達到最大粘合力,高于或低于這個溫度,都不能達到理想的效果。
RF反應時NaOH的加入量越大粘合力越小,相反NaOH加入量越小則粘合力越大,但是需要很長的反應時間。另外粘合力的大小與簾線熱處理過程中的溫度也有關。
由上可知,R/Na0H=l/0. 073,26℃反應7小時是非常好的選擇。
c、膠乳和RF的混合比例
膠乳和RF樹脂的混合比例對粘合力有相當大的影響,據moult、miuen和Dietcick意見,RF/L在0/100~10/100之間(重量比)粘合力明顯增加,在10/100~20/100之間達到飽和。當RF/L比率小時,RFL對錦論纖維的粘合力變弱;當RF/L比率大時,對橡膠的粘合力變弱,耐疲勞性減弱,因此錦論66用RF/L選擇1/6最合適。
d、R/氨水比例的影響
RFL液配好后,需要加一定量的氨水,它的作用是調節膠液的pH值,用NaOH調節pH值容易會使粘合力受到損失;而用氨水調節pH值,粘合力穩定,不會因RFL液的存放粘合力就會降低,它的原理是氨水能推遲RFL液的熟化。雖然RF在RFL液中比例很小,但是它在溶液中會持續反應,氨水的加入對RF的反應基進行保護,使得RFL在簾線熱處理過程中能與錦給纖維充分結合,發揮出很好的粘合力,經過熱處理后的簾子布即使在存放期間粘合力也能保持穩定,氨水的加入量由簾子布后處理溫度來決定。錦綸纖維熱處理溫度在225°C左右,加入氨水量一般釆用R/NH3=1/1.8 (摩爾比)。
e、膠乳比例(VP/SBR/NR)的影響
掃一掃查看更多
